威卡温度探头和温度传感器

许多年来,威卡一直是高质量工业温度测量仪表领域的先进制造商。威卡温度测量仪表可用于您应用中的温度测量和监控。我们在温度传感器及温度探头方面的经验和技术让我们脱颖而出。在威卡,工业温度测量领域的温度传感器按照以下测量原则分为两种类型:

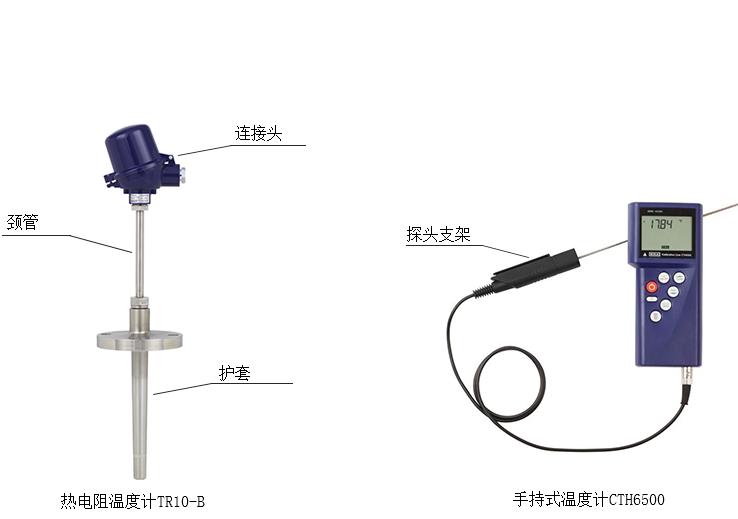

这些探头由一个金属热电偶护套/保护管组成,其中包裹着一个狭长的探头。连接头位于探头顶部,将探头与其他设备相连。颈管是连接头和热电偶护套/保护管之间的过渡,可实现探头的精确定位。下端装有符合人体工程学的手柄,确保操作舒适。

什么是温度传感器,它工作原理是什么?

在电子温度计的温度传感器是指一个或多个带特殊保护的温度传感器,组成部件包括

  • 连接头
  • 颈管
  • 热电偶护套或
  • 手柄等

内置在温度传感器中的传感器元件是真正执行温度测量的元件,它可以将测量的温度转换为电信号。温度传感器既可用于温度测量,也可用于温度监控。

带热电偶的温度传感器适用于哪些用途?

带热电偶的温度探头适用于高达+1700°C的高温测量。热电偶由两种不同的金属构成,这两种金属捆绑在一起构成“热电偶”。连接点(热端)是温度传感器的实际测量点,线端被指定为冷端。当温度传感器测量点的温度发生变化时,由于金属电子浓度及温度的差异性,热端和冷端之间将产生电压, 此电压与温度传感器测量点的温度近似成正比(塞贝克效应)。

相比于电阻式温度计,小直径的铠装式热电偶温度传感器具有更快的响应速度。前提是探头直接安装在过程中,即没有护套/保护管。

Pt100或Pt1000电阻温度计的温度传感器如何工作?

使用温度传感器测量温度的方法如下:

1、利用电阻进行电阻测量
2、电阻随温度变化增加或降低
3、测量电阻可确定准确温度

Pt100/Pt1000电阻温度计在-196 … +600°C的低温及中温范围内拥有自己的优势。在工业中,电阻温度计主要采用Pt100或Pt1000作为测量电阻。如果温度传感器的传感元件检测到温度升高,那么它的电阻也将升高(正温度系数)。Pt100电阻温度计在0°C时的电阻为100 Ohm,而Pt1000电阻式温度计为1,000 Ohm。

温度传感器有哪些设计?

使用温度可作为热电偶或电阻温度计(RTD,电阻温度检测器)的选择标准。热电偶坚固耐用,适用于各种应用。电阻温度计则因其在低温(-196°C)至中温(+600°C)条件下的基本准确度高而脱颖而出,适用于该介质温度范围内的工业应用。热电偶的应用范围通常从+400°C到1,700°C。但是,凡事都有例外。

电子温度计分为不同的类别。这就意味着,它们不仅可以根据特定的行业领域,如化工、石化、卫生应用(如食品和制药行业)或机械制造进行区分。此外,还有各种不同的设计,如电缆探头、紧凑型和微型探头、带连接头的温度计、带陶瓷热电偶护套/保护管的高温热电偶等。

TR50_de-de

下面举例说明以过程连接方式命名的设计:表面探头

表面探头适用于测量容器或管道表面的非侵入式温度测量。它们被设计为电阻温度计(TR50)或热电偶(TC50)。这两种型号都有防爆保护功能。

表面温度计的特点是无需热电偶护套/保护管即可轻松安装(甚至无需改装)。通常情况下,无需停止或断开过程即可安装这些设计。将温度计安装在容器上时,可使用焊接或螺钉固定的接触块(内含温度探头)。若要固定在管道上,可使用带紧固带的型号。此外,还可提供中心孔垫圈和金属焊接垫作为进一步的过程连接方式。针对特定的环境条件,表面温度计的连接导线可使用特殊的绝缘材料。电缆末端可直接连接,也可配备连接器(可选)或现场接线壳。
